ZW3Dとは
ZW3Dは、設計から製造までを一貫してサポートする統合型3Dソフトです。ソリッドとサーフェスを自由に使い分けられる「ハイブリッドモデリング」により、機械部品から複雑な自由曲面まで柔軟に設計できます。
また、優れたデータ互換性を備えており、他社CADとのやり取りもスムーズです。板金、アセンブリ、さらには最大5軸のCNC加工まで一つのプラットフォームで完結するため、データ変換のミスをなくし、開発期間の大幅な短縮を実現します。
３０日間無料体験版
30日間無料体験版で、「ZW3D」をお試しいただけます。 下記バナーより、お申込フォームにて必要事項をご記入ください。 30日間無料体験版ダウンロードのご案内を、メールにてお知らせいたします。
概要
独自のカーネル技術による「ハイブリッドモデリング」は、詳細な規則に基づいた設計と、迅速で直感的な調整の両方に最適な設計環境を提供します。直感的なインターフェースは、新規導入時の学習コストを抑え、エンジニアが本来のクリエイティブな業務に注力できる体制を整えます。
また、25種類以上のファイルフォーマットに対応した強力なデータ互換性により、取引先や社内の旧データ資産との連携も極めてスムーズです。設計変更がリアルタイムに製造工程（CAM）へ反映され、高精度な加工パスの生成や干渉シミュレーションを迅速に行えるため、データ変換に伴うエラーを排除し、製品の市場投入までの期間を劇的に短縮します。
特徴
ZW3Dの主要な機能
部品設計（Part Design）
ハイブリッドモデリング: ソリッドとサーフェスをシームレスに統合し、複雑な形状作成に対応。
ダイレクト編集: 設計履歴（ヒストリー）に縛られず、直感的な形状変更が可能。
専用モジュール: 板金設計、金型設計、溶接構造物など、用途に応じた高度な設計ツールを搭載。

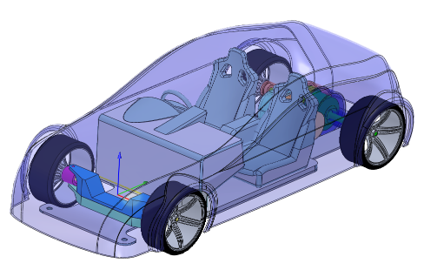

アセンブリ設計（Assembly Design）
大規模アセンブリ対応: 数万点規模の部品も軽快に操作できる高速表示エンジンを搭載。
干渉チェック: 部品同士の接触や食い込みを自動検出し、製造前の設計ミスを防止。
アニメーション: 分解図や動作シミュレーションにより、製品の構造やメンテナンス性を可視化。

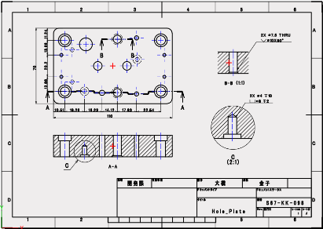

図面作成（2D Drawing）
3D連動の自動投影: 3Dモデルから正面図、断面図、詳細図を素早く作成。モデル変更は図面へリアルタイムに反映。
JIS準拠の注釈ツール: 寸法記入、幾何公差、表面粗さ記号など、日本の設計現場に必要な機能を網羅。
一括出力: 複数の図面シートをまとめて管理し、PDFやDWG形式へ効率的に出力

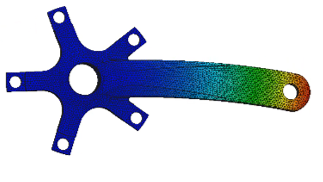

シミュレーション（CAE）
構造解析: 静解析、振動解析、熱伝導解析などを行い、試作前に製品の強度や性能を検証。
最適化設計: 解析結果に基づき、軽量化と剛性確保を両立させる形状修正を支援。
統合環境: 設計画面から切り替えることなく解析を実行できるため、データの受け渡しミスを削減。

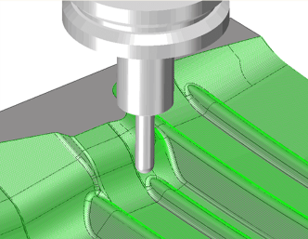

製造（CAM）
2軸〜5軸加工: 部品加工から複雑な金型加工まで、幅広い加工戦略（ツールパス作成）をサポート。
加工シミュレーション: 実際の工作機械の動きを画面上で再現し、工具の衝突や削り残しを事前に確認。
ポストプロセッサ: 主要なCNC制御装置（ファナックなど）に合わせた加工データの出力に対応。
